用法：

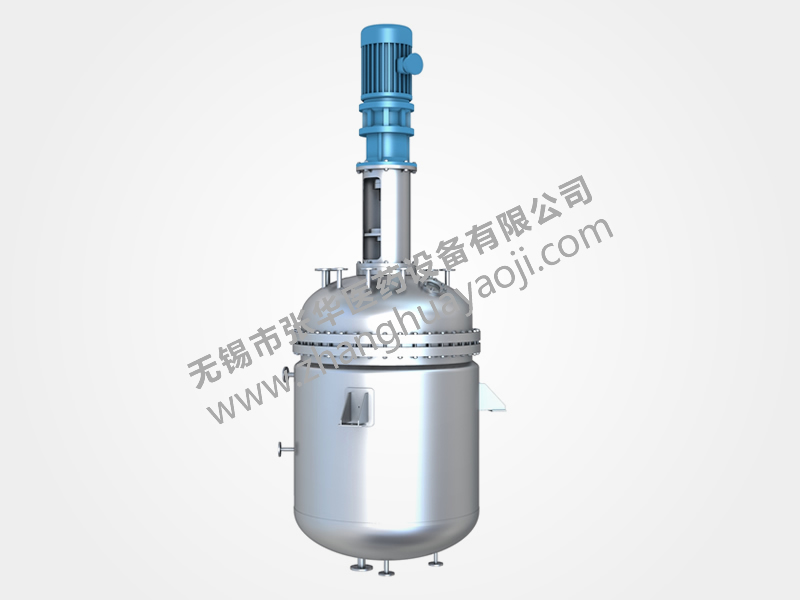

W型結晶設備用于制藥中物料攪拌混合，降溫冷凍，成品結晶等作用，該設備可以應用于六氟磷酸鋰動態結晶，也可以用于三元前驅體連續反應。結晶罐還廣泛用于乳品行業、食品、化工、飲料等工業，可采用304、316L、鈦材、哈氏合金、內襯PTFE等材料制造，內壁采用電解鏡面拋光或機械拋光，外壁采用304全焊接結構保溫，外表面采用鏡面或或亞光處理。
結晶罐用于混合和混合材料、冷卻和冷凍以及制藥工業結晶的成品。該設備可以應用于六氟磷酸鋰動態結晶，也可以用于三元前驅體連續反應。結晶罐還廣泛應用于乳品、食品、化工、飲料等行業。它可以由SS304，SS316L，鈦，哈斯泰洛伊，PTFE襯里或其他材料制成。內壁采用電解鏡拋光或機械拋光處理，外壁采用 SS304 全焊接結構保存熱量，外墻采用鏡面拋光或啞光拋光處理。
總結：
傳統的結晶罐罐體封頭常采用標準橢圓形封頭，外部依靠夾套內的熱流體進行溫度控制。傳統的結構并不能充分的保證罐體內物料混合的充分性和溫度控制的均勻性，尤其是對晶型要求比較高的產品，結晶效果往往不理想。為了對傳統結晶罐的內部結構進行改進，本設計采用W型封頭代替以往常用的標準橢圓形封頭，W型封頭和拉氣筒的共同作用改變了內部的流場形態，有很好的導流效果；保證了物料的充分混合性，避免局部產生過高的溶質飽和度影響結晶效果；并且在罐體內增設了拉氣筒結構。通過拉氣筒和夾套內流過的熱流體共同對罐內物料進行溫度控制，而非傳統結晶罐僅僅靠夾套來控制溫度，這種內外共同控制有效的保證了物料溫度的均勻性，改善了結晶效果；W型封頭和拉氣筒的共同作用改變了內部的流場形態，有很好的導流效果；保證了物料的充分混合性，避免局部產生過高的溶質飽和度影響結晶效果；同時，流場的均勻性顯著改善了槳葉所受載荷的變化，因而有效的降低了攪拌軸損壞的危險；最終的晶型比較均勻。
傳統結晶罐的頭部通常是標準的橢圓頭，其外部分通過夾克中的熱液控制溫度。傳統的結構可以通過夾克中的熱液外部部分控制溫度。傳統結構不能充分保證材料在罐體中充分混合和溫度控制的均勻性，特別是對晶體形態要求較高的產品，其結晶效果始終不理想。為了改善傳統結晶罐的內部結構，設計中的標準橢圓形頭被W形頭所取代。并且在油箱中還額外提供了氣缸結構。油箱中材料的溫度控制通過通過氣缸和夾克的熱液實現，而不是僅通過傳統結晶罐中的夾克進行溫度控制。這種內外聯合控制，有效地保證了材料溫度的均勻性，提高了結晶效果。W形頭與氣缸的結合改變了內部流動的飛移形式，實現了良好的分流效果，保證了材料的充分混合，避免了局部過高的溶解飽和度，對結晶效果造成不良影響。同時，均勻的流場可以明顯改善葉片承載的負荷變化，有效降低攪拌軸損壞的風險，使最終晶體形式更加均勻。
